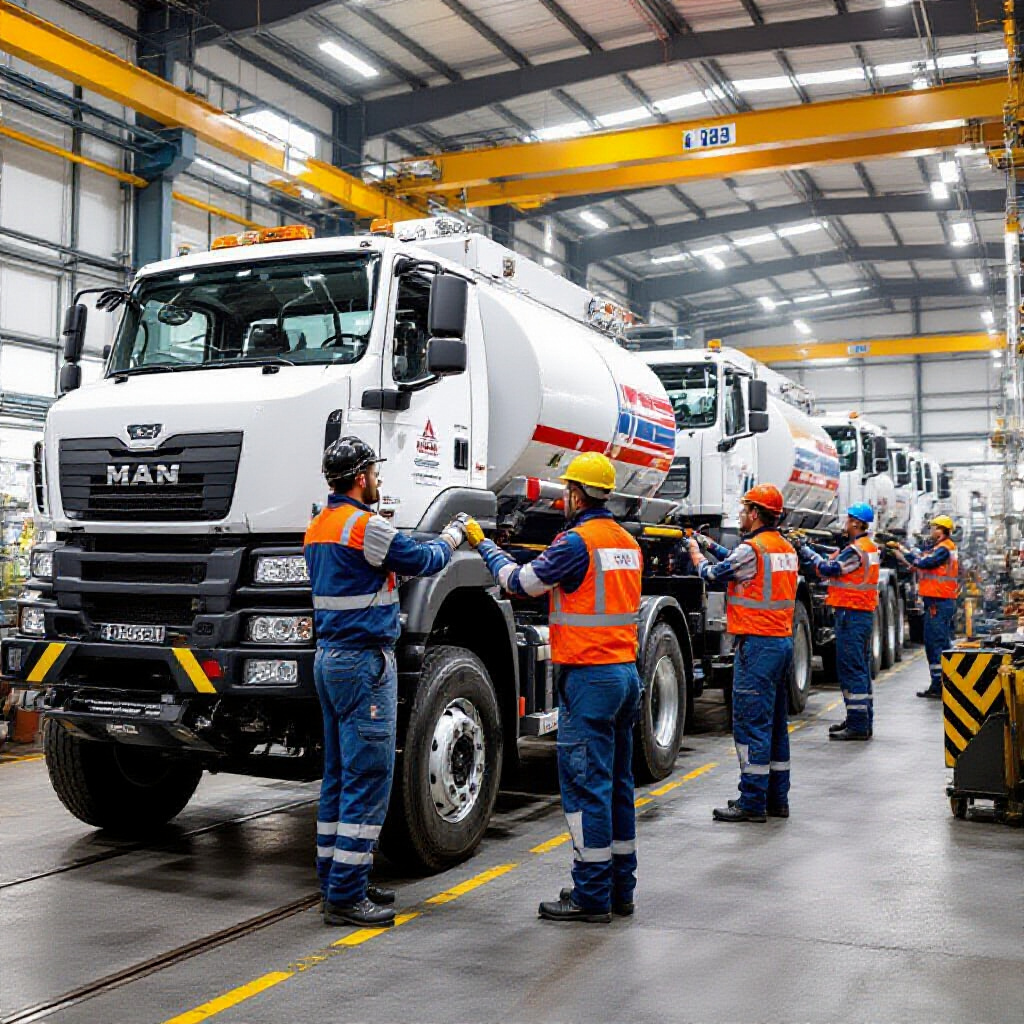

Как устроено производство автотопливозаправщика

Автотопливозаправщик объединяет автомобильное шасси, цистерну, систему приёма и выдачи топлива, средства контроля и защитное оборудование. Производство начинается с определения назначения машины: учитывают вид перевозимого топлива, требуемую вместимость, условия движения и режим выдачи. Эти параметры задают компоновку надстройки и нагрузку на базовый автомобиль. При выборе АТЗ эти параметры помогают определить подходящую комплектацию.

Проектирование автотопливозаправщика учитывает допустимую массу шасси, нагрузку на оси, расположение топливных и электрических узлов. Конструкторская документация описывает крепление цистерны, трассы трубопроводов, размещение насоса и доступ к арматуре для обслуживания. До начала сборки проверяют, что масса оборудования и груза не превышает ограничений рамы и подвески.

Проектирование машины и подбор комплектации

На проектном этапе выбирают колёсную формулу, число секций цистерны, тип насосной системы и набор приборов учёта. Вместимость соотносят с грузоподъёмностью: учитывают собственную массу надстройки, массу топлива и оборудования. Запас по грузоподъёмности нужен для соблюдения допустимых осевых нагрузок при полном заполнении.

Компоновка зависит и от расположения узлов шасси. Кабина, двигатель, выхлопная система, топливные баки и элементы трансмиссии ограничивают места установки цистерны и трубопроводов. Проект также предусматривает доступ к запорной арматуре, фильтрам и средствам аварийного отключения.

Изготовление цистерны и монтаж оборудования

Корпус изготавливают из листового металла, формуют обечайки и днища, затем соединяют сваркой. Готовую ёмкость устанавливают на опорные элементы и закрепляют на раме через предусмотренные проектом крепления. Такой монтаж должен удерживать цистерну при торможении и движении по неровностям, не создавая чрезмерных локальных нагрузок на раму.

После установки подключают насос, трубопроводы, фильтры, счётчик и запорную арматуру. Их размещают так, чтобы снизить риск механического повреждения и исключить контакт с нагретыми частями автомобиля. До отделки проверяют доступность соединений для осмотра и технического обслуживания.

Как тип шасси влияет на конструкцию

Шасси задаёт пределы массы и габаритов надстройки, а также условия её крепления. При проектировании учитывают длину и ширину рамы, допустимую нагрузку на каждую ось, дорожный просвет и расположение поперечин. Изменение конструкции рамы без предусмотренного проектом решения может повлиять на прочность и распределение нагрузки.

Дорожные и полноприводные шасси

Дорожные шасси рассчитаны преимущественно на движение по твёрдому покрытию. Для них значимы распределение массы по осям, длина колёсной базы и устойчивость машины при поворотах. Полноприводная схема повышает проходимость на грунтовых участках, но компоненты трансмиссии и увеличенный дорожный просвет занимают пространство и влияют на массу.

На полноприводной платформе расположение цистерны согласуют с карданными валами, раздаточной коробкой и подвеской. Опоры надстройки должны учитывать перемещение рамы при движении по неровностям. Для дорожного шасси компоновка чаще ориентируется на доступное пространство рамы и равномерное распределение нагрузки при движении по дорогам.

Нагрузка на раму, оси и подвеску

Массу рассчитывают для снаряжённой машины и состояния с полной цистерной. Учитывают, что топливо распределяется по длине ёмкости, а оборудование создаёт дополнительную нагрузку в местах установки. Если большая доля массы приходится на одну ось, превышается её допустимый предел, даже когда общая масса автомобиля остаётся в рамках грузоподъёмности.

Колёсная формула влияет на число опорных осей и способность машины передавать тяговое усилие на грунт. Перекомпоновка узлов помогает удерживать нагрузки в заданных пределах, но ограничена геометрией рамы и расположением штатных агрегатов. При расчёте также проверяют нагрузку на подвеску и крепления надстройки.

Цистерна и оборудование для работы с топливом

Конструкция ёмкости определяется видом топлива, требуемым запасом и допустимой нагрузкой. Учитываются коррозионная стойкость материала, масса корпуса, технология сварки и совместимость с перевозимой жидкостью. Форма цистерны и положение опор должны соответствовать раме, а конструкция люков — обеспечивать осмотр и обслуживание.

Материал корпуса, секции и перегородки

Для корпуса применяют сталь или алюминиевые сплавы. Стальная конструкция обычно имеет большую массу, а алюминиевая позволяет уменьшить массу надстройки; выбор зависит от условий эксплуатации, свойств топлива и требований к изготовлению соединений. Число секций определяют по назначению машины и необходимости раздельной перевозки продуктов.

Внутренние перегородки уменьшают перемещение топлива при разгоне, торможении и повороте. Они снижают колебания жидкости, но не отменяют расчёт устойчивости и нагрузок. Секции снабжают отдельными элементами для заполнения и выдачи, если требуется раздельное управление потоками.

Насосы, трубопроводы и системы выдачи

Насосная система включает насос, фильтр, трубопроводы, клапаны и счётчик. Насос обеспечивает перекачивание топлива при заполнении цистерны или выдаче потребителю, а арматура задаёт направление потока и перекрывает его при остановке. Счётчик фиксирует объём прошедшей жидкости; его показания требуют периодической проверки по установленной процедуре.

Диаметр и маршрут трубопроводов выбирают с учётом производительности насоса и потерь давления. Соединения защищают от ударов и вибрации, а места слива предусматривают так, чтобы остатки топлива не попадали на раму или дорожное покрытие.

Безопасность и контроль готовой машины

Защита включает конструктивные меры, исправную арматуру и проверку оборудования перед вводом в работу. Конкретный состав оснащения задают назначение машины и требования к перевозке топлива. Доступ к аварийному отключению, средствам пожаротушения и заземляющим устройствам не должен перекрываться элементами надстройки.

Защита от утечек, пожара и статического разряда

Герметичные соединения и запорные клапаны снижают риск утечки при перевозке и выдаче. Дыхательная арматура компенсирует изменение давления в цистерне при заполнении и опорожнении. Трубопроводы защищают от ударов, а противопожарное оснащение размещают в доступной точке.

Заземление и электрическое соединение проводящих частей уменьшают накопление статического заряда при перекачивании. Перед операцией слива или налива проверяют целостность заземляющей цепи. Исключение источников воспламенения особенно важно при работе с парами легковоспламеняющегося топлива.

Проверка сварных швов, герметичности и оборудования

Производственный контроль включает осмотр сварных соединений и проверку корпуса на герметичность по методике, указанной в документации. Для выявления дефектов применяют визуальный контроль и предусмотренные технологией методы неразрушающей проверки. Отдельно проверяют трубопроводы, клапаны и соединения.

Перед передачей машины проверяют работу насоса, счётчика, запорной арматуры и аварийных устройств. Также оценивают крепление цистерны, состояние заземления и распределение массы по осям. Результаты испытаний и контрольных операций фиксируют в документах на готовую машину.
